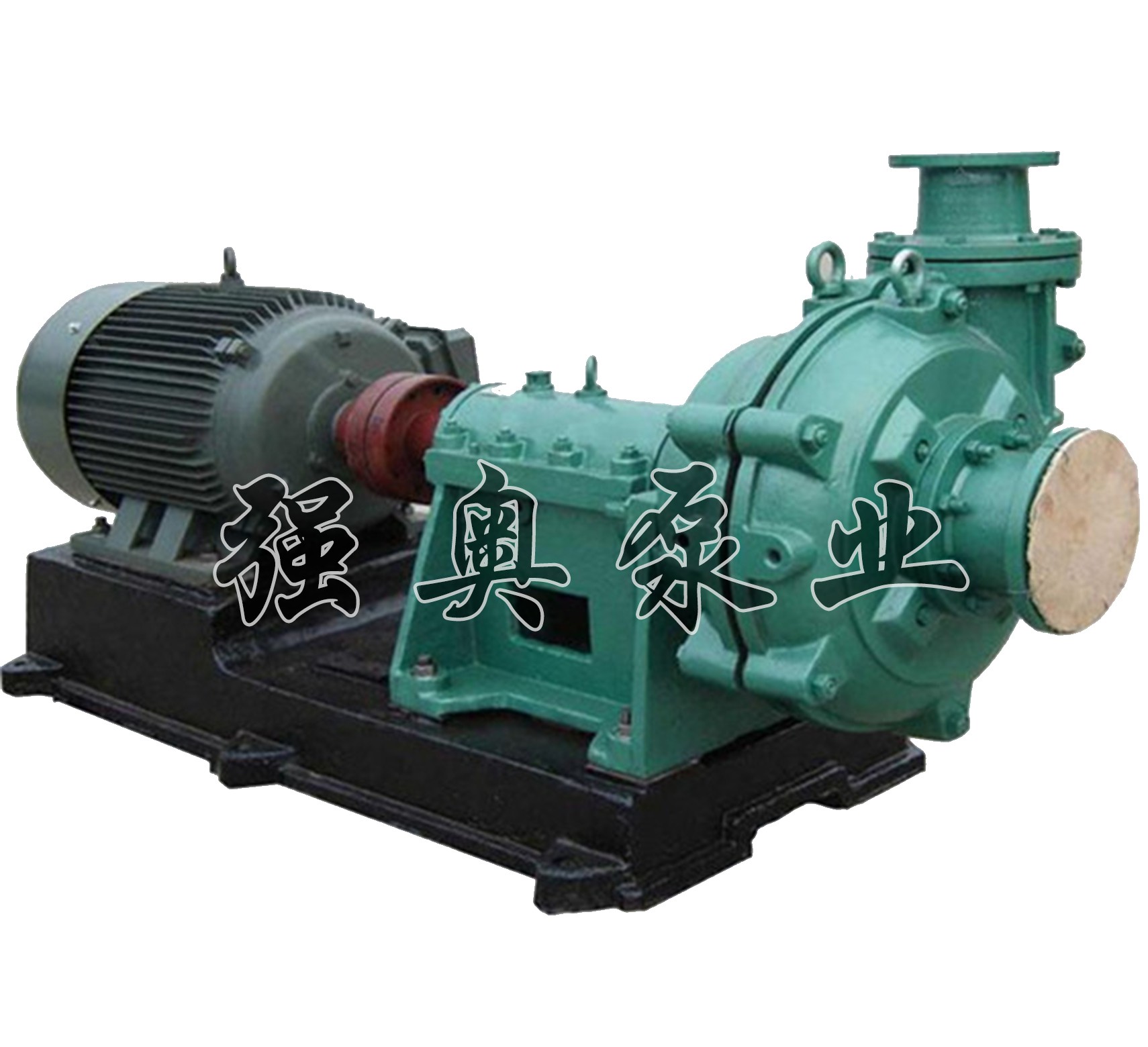

軸承組件：泵的軸承組件采用圓筒式結構，便于調整葉輪與前護板的間隙，維修時可整體拆出。軸承采用油脂潤滑。
傳動方式：有V型三角帶傳動、彈性聯軸傳動、齒輪減速箱傳動、液力偶合器傳動、變頻驅動裝置、可控硅調速等。AH型渣漿泵其中V型三角帶傳動有CL、CV、CR、ZL、ZV、ZR傳動。
整體性能：泵的性能范圍寬、汽蝕性能好、效率高。過流部件有多種金屬可供選用，并且增加深度。采用多種速度和多種變型方式，使得泵在工礦下運行。AH型渣漿泵使用壽命長，運行效益高，能滿足多類惡劣的輸送條件。渣漿泵運行中，要注意填料壓蓋部位的溫度和滲漏。AH型渣漿泵正常的填料滲漏應不超過每分鐘10-20滴。
在泵運行中，若AH渣漿泵吸入空氣可固體，AH型渣漿泵會發出異常聲響，并隨之振動。在泵運行中，如果備用機的逆止閥泄漏，而切換閥一直開著，AH型渣漿泵要注意因逆流而使備用機產生逆轉。泵在正常運轉中調節流量時，不能采用減小泵吸入管路閥門開度的方法來減小流量，否則會造成泵入口流量不足而使泵產生汽蝕。在泵運行中，對于需要冷卻水的軸承，要注意水的溫度、水量，設法使軸承溫度保持在規定范圍內。
10/8ST--AH（或HH）
10--泵吸入口直徑
8--泵吐出口直徑
HH--高揚程渣漿泵
AH--渣漿泵
ST--托架型式
型號
| 允許配帶 最大功率 (Kw) | 清水性能 | 間隔通過 最大粒徑 (mm) | 泵重 (Kg) | ||||
流量 (m3/h) | 揚程 (m) | 轉速 (r/min) | 最高 效率 (%) | 氣蝕 余量 (m) | ||||
350ZJ-I-F100 | 560 | 526-2339 | 14.9-62.8 | 300-590 | 77.6 | 4.4 | 96 | 5465 |
350ZJ-I-C104 | 560 | 1335-3300.6 | 36.6-66.9 | 490-590 | 77.6 | 7.3 | 180 | 5465 |
350ZJ-I-C100 | 710 | 834-3502 | 11.1-60.0 | 300-593 | 73.0 | 7.4 | 160 | 7120 |
350ZJ-I-A85 | 710 | 1025-3741 | 12.3-62.3 | 400-742 | 77.2 | 10.5 | 100 | 5461 |
350ZJ-I-A80 | 630 | 837-3575 | 8.4-56.4 | 400-742 | 75.7 | 10.5 | 92.8 | 4920 |
300ZJ-I-A100 | 450 | 464-1826 | 15.3-65.2 | 300-590 | 81.1 | 3.0 | 88 | 5265 |
300ZJ-I-A95 | 400 | 441-1735 | 13.8-58.8 | 300-590 | 78.1 | 3.0 | 88 | 5220 |
300ZJ-I-A90 | 560 | 505-1844 | 21.2-79.9 | 400-730 | 82.8 | 3.9 | 85 | 5005 |
300ZJ-I-C90 | 400 | 604-2392 | 10.9-50.9 | 300-590 | 78.6 | 3.6 | 160 | 6290 |
300ZJ-I-A85 | 450 | 477-1742 | 18.9-71.3 | 400-730 | 79.8 | 3.8 | 85 | 4965 |
300ZJ-I-A70 | 630 | 635-2333 | 16.0-76.8 | 490-980 | 80.4 | 3.9 | 92 | 3560 |
300ZJ-I-A65 | 500 | 589-2166 | 13.8-66.2 | 490-980 | 77.4 | 3.7 | 92 | 3531 |
300ZJ-I-A56 | 250 | 395-1568 | 9.7-46.0 | 490-980 | 80.9 | 3.5 | 96 | 3030 |
250ZJ-I-A103 | 560 | 402-1573 | 29.7-110.5 | 400-730 | 74.5 | 2.8 | 69 | 5085 |
250ZJ-I-A96 | 560 | 403-1466 | 25.4-93.7 | 400-730 | 77.8 | 3.5 | 69 | 5035 |
250ZJ-I-A90 | 450 | 378-1374 | 22.3-82.4 | 400-730 | 73.8 | 3.4 | 69 | 4980 |
250ZJ-I-A85 | 800 | 376-1504 | 30.1-128.7 | 490-980 | 76.5 | 3.5 | 76 | 4530 |
250ZJ-I-A83 | 800 | 367-1469 | 28.7-122.7 | 490-980 | 75.5 | 3.5 | 76 | 4514 |
250ZJ-I-A80 | 710 | 354-1416 | 26.7-114.0 | 490-980 | 73.5 | 3.4 | 76 | 4490 |
250ZJ-I-C80 | 450 | 451-1790 | 7.4-38.3 | 300-592 | 75.1 | 3.3 | 144 | 5203 |
250ZJ-I-A78 | 630 | 415-1796 | 21.1-102.5 | 490-980 | 71.5 | 3.2 | 76 | 4474 |
250ZJ-I-A75 | 560 | 300-1480 | 20.8-97.5 | 490-980 | 77.5 | 3.0 | 72 | 3480 |
250ZJ-I-A73 | 500 | 292-1441 | 19.7-92.4 | 490-980 | 76.5 | 3.0 | 72 | 3466 |
250ZJ-I-A70 | 450 | 280-1381 | 18.1-84.9 | 490-980 | 74.5 | 2.9 | 72 | 3446 |
250ZJ-I-A68 | 450 | 272-1342 | 17.1-80.1 | 490-980 | 73.5 | 2.7 | 72 | 3432 |
250ZJ-I-A65 | 315 | 299-1249 | 15.4-71.0 | 490-980 | 76.9 | 3.0 | 72 | 3020 |
250ZJ-I-A63 | 315 | 290-1211 | 14.4-66.7 | 490-980 | 75.9 | 3.0 | 72 | 3008 |
250ZJ-I-A60 | 280 | 276-1153 | 13.1-60.5 | 490-980 | 73.9 | 2.8 | 72 | 2991 |
200ZJ-I-A85 | 560 | 221-907 | 32.0-133.7 | 490-980 | 70.5 | 2.8 | 54 | 4110 |
200ZJ-I-A75 | 355 | 225-900 | 22.8-102.9 | 490-980 | 74.1 | 3.0 | 56 | 3070 |
200ZJ-I-A73 | 355 | 219-876 | 21.6-97.5 | 490-980 | 73.1 | 3.0 | 56 | 3056 |
200ZJ-I-A70 | 315 | 205-976 | 19.4-86.41 | 490-980 | 75.6 | 2.8 | 56 | 2465 |
200ZJ-I-A68 | 315 | 199-948 | 8.3-81.5 | 490-980 | 74.6 | 2.8 | 56 | 2453 |
200ZJ-I-A65 | 250 | 235-950 | 16.4-72.0 | 490-980 | 79.6 | 2.5 | 62 | 2323 |
200ZJ-I-A63 | 250 | 228-921 | 15.4-67.6 | 490-980 | 78.6 | 2.5 | 62 | 2311 |
200ZJ-I-A60 | 185 | 218-870 | 13.9-62.0 | 490-980 | 83.5 | 2.5 | 62 | 2223 |
200ZJ-I-A58 | 185 | 211-841 | 13.0-57.9 | 490-980 | 82.5 | 2.5 | 62 | 2214 |
200ZJG-I-B45 | 132 | 85-538 | 10.5-72.9 | 700-1480 | 68.0 | 10.7 | 28 | 1531 |
150ZJ-I-A71 | 220 | 142-552 | 21.8-93.8 | 490-980 | 69.8 | 2.4 | 48 | 2263 |
150ZJ-I-A70 | 185 | 93-401 | 20.2-91.2 | 490-980 | 62.3 | 2.0 | 37 | 2245 |
150ZJ-I-A65 | 200 | 150-600 | 17.4-75.7 | 490-980 | 70.8 | 2.5 | 48 | 2223 |
150ZJ-I-A63 | 185 | 146-582 | 16.3-71.1 | 490-980 | 69.8 | 2.5 | 48 | 2211 |
150ZJ-I-A60 | 160 | 135-550 | 14.7-63.5 | 490-980 | 75.9 | 2.5 | 48 | 2203 |
150ZJ-I-A58 | 132 | 131-532 | 13.7-59.3 | 490-980 | 74.9 | 2.5 | 48 | 2033 |
150ZJ-I-C58 | 160 | 134-596 | 12.8-61.0 | 490-980 | 69.1 | 2.0 | 75 | 2063 |
150ZJ-I-A57 | 110 | 95-427 | 13.2-56.3 | 490-980 | 67.8 | 1.8 | 32 | 2023 |
150ZJ-I-A55 | 110 | 124-504 | 12.3-53.4 | 490-980 | 72.9 | 2.3 | 48 | 2019 |
150ZJ-I-A50 | 75 | 115-460 | 9.5-43.1 | 490-980 | 76.8 | 2.5 | 48 | 1735 (1648) |
150ZJ-I-A48 | 75 | 111-442 | 8.7-39.7 | 490-980 | 75.8 | 2.5 | 48 | 1728 (1641) |
150ZJG-I-B45 | 110 | 105-458 | 10.9-72.5 | 700-1480 | 65.4 | 7.3 | 25.6 | 1576 (1433) |
150ZJ-I-C42 | 132 | 142-550 | 12.1-62.8 | 700-1480 | 77.1 | 2.2 | 69 | 1605 (1518) |
100ZJ-I-A50 | 160 | 85-360 | 20.5-100.2 | 700-1480 | 69.6 | 2.5 | 34 | 1475 (1388) |
100ZJ-I-A46 | 132 | 79-331 | 17.3-84.8 | 700-1480 | 67.6 | 2.3 | 34 | 1461 (1374) |
100ZJ-I-A42 | 90 | 66-275 | 14.7-70.8 | 700-1480 | 71.0 | 2.5 | 35 | 1075 (1021) |
100ZJ-I-A39 | 75 | 61-255 | 12.6-61.0 | 700-1480 | 39.0 | 2.4 | 35 | 1064 (1010) |
100ZJ-I-B42 | 90 | 83-365 | 12.7-66.8 | 700-1480 | 71.6 | 2.5 | 40 | 1085 (1031) |
100ZJG-I-B42 | 75 | 45-205 | 9.7 | 700-1480 | 63.2 | 1.8 | 18 | 1080 (990) |
100ZJ-I-A36 | 55 | 61-245 | 49.5 | 700-1480 | 71.6 | 2.0 | 32 | 1010 (956) |
100ZJ-I-A33 | 45 | 56-225 | 8.2-41.6 | 700-1480 | 69.6 | 1.8 | 32 | 1003 (949) |
80ZJ-I-A52 | 160 | 51-242 | 22.1-109.8 | 700-1480 | 56.3 | 2.1 | 21 | 1465 (1378) |
80ZJ-I-A42 | 75 | 61-204 | 14.4-70.4 | 700-1480 | 66.7 | 2.5 | 24 | 1053 (963) |
80ZJ-I-A39 | 55 | 57-189 | 12.4-60.7 | 700-1480 | 64.7 | 2.4 | 24 | 1042 (952) |
80ZJ-I-A36 | 45 | 46-190 | 9.6-51.4 | 700-1480 | 67.7 | 2.5 | 24 | 980 (926) |
80ZJ-I-A33 | 37 | 43-174 | 8.0-43.2 | 700-1480 | 65.7 | 2.3 | 24 | 973 (919) |
65ZJ-I-A30 | 15 | 23-79 | 7.4-34.8 | 700-1460 | 63.5 | 2.0 | 19 | 504 (512) |
65ZJ-I-A27 | 11 | 20-71 | 6.0-28.2 | 700-1460 | 61.5 | 1.8 | 19 | 500 (508) |
50ZJ-I-A50 | 90 | 27-111 | 22.3-110.7 | 700-1480 | 45.1 | 3.0 | 13 | 1378 |
50ZJ-I-A46 | 55 | 23-94 | 17.9-85.8 | 700-1480 | 44.7 | 1.4 | 14 | 1082 (992) |
50ZJ-I-A33 | 18.5 | 12-54 | 7.7-42.5 | 700-1480 | 42.1 | 2.9 | 13 | 537 (545) |
40ZJ-I-A19 | 15 | 8.0-34.9 | 12.8-57.1 | 1430-2930 | 58.8 | 1.3 | 11 | 173 |
40ZJ-I-A17 | 7.5 | 4.5-23.4 | 9.1-44.6 | 1400-2900 | 52.4 | 2.5 | 11 | 121 (127) |
1、 安裝前的檢查及注意事項：
1) 運行環境應符合使用條件的規定。
2) 實際流量、揚程應與性能曲線相吻合，最佳流量范圍為額定流量的80%~120%之間；流量超過額定流量的120%有可能導致機組嚴重?fù)p壞。
3) 檢查機組的裝配質量是否良好，緊固件有無松動現象，電纜有無破損，電源及電器設備是否可靠。
4) 檢查電源電壓、頻率是否和銘牌要求相符；檢查啟動、控制、保護設施是否起被完好。
5) 檢查油室中的油量是否適中；機組在立式位置時油位應到注油口，否則應諸如汽輪機油至適量。
6) 帶冷卻罩的潛水渣漿泵開機時必須確保持續注入清潔冷水，并確保排水口暢通，冷卻水從冷卻裝置下端一側流入，從另一側上端流出。
7) 用500V兆歐表測量電機冷態絕緣電阻應不低于50ΜΩ。
8) 注意事項：
機組正常運轉后，應隨時觀察電源電壓、工作電流、水泵流量及電泵振動是否正常。如發生下列情況之一應立即停機檢查：
A. 工作電流超過額定電流。
B. 額定揚程時，流量降低20%或泵間斷出水時。
C. 電泵工作時，不帶冷卻裝置電泵的電機部分露出水面，或帶冷卻裝置電泵的蝸殼部分露出水面時。
D. 電源電壓過高或過低時（高于400V或低于340V）。
E. 電機絕緣電阻低于0.5ΜΩ時。
F. 機組有明顯的振動和噪聲時。
2、 安裝
1) 電氣接線：
A. 電泵動力電纜為四芯，三根電源線，一根接地線；配有保護裝置的電泵帶有相應的控制電纜；電泵電纜的芯線都有表示不同功能的標識牌，見下表
類型 | 標識 | , 芯線名稱 | 芯線功能 | 電纜長度 | 電纜芯線對其接地線的絕緣電阻 |
動力電纜 | U、V、W | 三項電源芯線 | 控制三相電源 | 10m | ∞ |
| 接地芯線 | 和地相連 | 與外殼一體 | ||
控制電纜 | WC | 熱保護芯線 | 接熱保護器 | 10m | 0 |
YS | 油水探頭芯線 | 接油水探頭 | ∞ | ||
XL | 泄露保護芯線 | 接浮子開關 | ∞ | ||
JS | 泄露信號 | 接油水探頭 | ∞ | ||
ZC | 軸溫信號線 | 接熱保護器 | 0 |
嚴格按照各標識牌標明的芯線與控制柜相同標識的接線柱接線。用萬能表檢查各芯線與各自接地線的電阻值應符合上表的規定。接地線必須可靠接地。
B. 安裝過程中應隨時監測絕緣電阻，下井后監測電機絕緣電阻不得小于5ΜΩ；接好電器設備方可啟動。
C. 接通電源，如泵出水少，則電泵有可能接反，停機調換三項電源線任意兩根接頭。
2) 安裝方式：
安裝方式為移動式安裝，將電泵立式直立懸吊放入水中，放置應平穩；然后系好電纜，泵出口連接好管路；此方法安裝簡單、移動方便。
3、 裝配與拆卸：
裝配順序：
1、 將“0”形密封圈裝在油室上，裝好轉子部件，再裝上定子部裝；
2、 裝好電機上端蓋，并將電纜座組裝好，再裝上吊環螺釘與提把；
3、 裝上電纜護套，相序標識牌與接地標牌；
4、 反頭裝好機械密封，后泵蓋，機械密封座；
5、 裝上耐磨套與油封；
6、 裝上鍵和副葉輪、內泵蓋并套上“0”形密封圈；
7、 裝上葉輪及葉輪壓板，然后再裝上泵體；
8、 裝上進水支架，輪轂和吸砂板；
9、 裝上橡膠環及攪拌葉輪，然后裝上底座；
10、拆卸時可參照裝配順序，反向進行。
4、 故障分析與排除：
常見的故障分析與排除方法件（P10）
故障現象 | 可能產生的原因 | 解決方法 |
電流偏高超過額定電流 | 1、水泵又擦抗 | 1、調整間隙 |
2、裝置揚程太低，水泵偏大流量運行 | 2、閥門控制流量或更換合適揚程水泵 | |
3、軸承損壞 | 3、更換軸承 | |
啟動時電機不轉有嗡嗡聲 | 1、電壓過低 | 1、調整電壓至額定值 |
2、電機單相運轉 | 2、檢查線路，接通斷線 | |
3、泵內有異物卡死 | 3、清除異物 | |
4、葉輪與內泵蓋或吸水板相磨 | 4、調整葉輪間隙至正常值 | |
不出水或出水量少 | 1、葉輪反轉 | 1、調換任意兩相電源線 |
2、濾水網被堵塞 | 2、清除堵塞物 | |
3、進水口漏出水面 | 3、調低泵位置至淹沒 | |
4、輸水管泄漏或堵塞 | 4、更換輸水管或清除污物 | |
5、實際揚程太高 | 5、選取合適揚程的泵 | |
絕緣電阻降至0.5MΩ以下 | 1、電纜接頭損壞 | 1、重新處理電纜接頭 |
2、定子繞組絕緣損壞 | 2、更換定子繞組 | |
3、電機腔內進水 | 3、排除水分，烘干繞組 | |
4、電纜損壞 | 4、修復電纜 | |
運行不平穩振動嚴重 | 1、葉輪嚴重磨損 | 1、更換葉輪 |
2、雜污卡住轉動部件 | 2、清除雜物 | |
3、軸承損壞 | 3、更換軸承 |
5、 保養與維修：
1、 機組長期不用時，應及時提出，擦拭干凈表面，清除濾網處雜物，涂上防銹油，放在干燥通風處。
2、 機組在連續或累計運行滿2500小時后，應檢查緊固件、密封情況，及時更換油室中的汽輪機油和機械密封件。
3、 電泵使用滿一年后，須提出檢修；及時更換油封、葉輪、攪拌葉輪、內泵蓋、吸水板等易損件。
4、 機組重新拆裝后，電機內腔及油室內必須打0.2Mpa的氣壓試驗，5分鐘不得有泄漏現象。
